使用電源 ＤＣ１２Ｖ 組込み機器本体より受電
消費電流 約１００ｍＡ
受 信 周 波 数 ８０６.１２５ＭＨｚ〜８０９.７５０ＭＨｚ（１２５ｋＨｚ間隔 ３０波）
受信方式 ＰＬＬ制御ダブルスーパーヘテロダイン方式
受信感度 ２０ｄＢμＶ以下（Ｓ／Ｎ ５０ｄＢ ±５ｋＨｚＦＭにて）
スケルチ感度 １８ｄＢμＶ
受信表示 ２色発光ダイオード × ２ 待機時：赤 受信時：選択された受信部側 緑、選択されない受信部側 赤
定格出力 −３０ｄＢＶ
ひずみ率 ３％以下（±４０ｋＨｚＦＭにて）
周波数特性 ５０Ｈｚ〜１５ｋＨｚ（１ｋＨｚ基準 ５０μｓエンファシス）
使用温度範囲 ０℃〜＋４０℃
外装 パネル（ＡＢＳ樹脂）：マンセルＮ１近似色 黒 塗装 ケース（メッキ鋼板）
寸法 幅８４ｍｍ 高さ３０ｍｍ 奥行き１４８ｍｍ
質量 約２００ｇ
付属品 取扱説明書（保証書付）×１、チャンネル設定用ドライバー×１、ＵＮＩ−ＰＥＸ連絡先一覧×１

特徴・用途

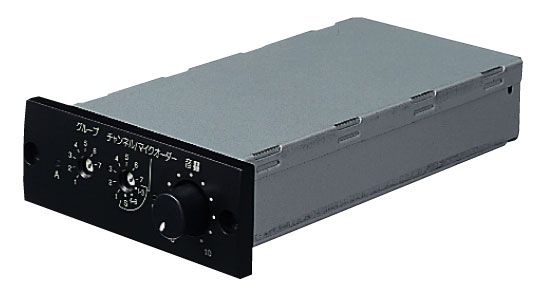

本機は各種ワイヤレス機器に組み込んで使用するダイバシティワイヤレスチューナーユニットです。
８００ＭＨｚワイヤレスマイクロホンと組み合わせて使用します。
受信部切換ダイバシティ受信方式は切換雑音がなく、確実に受信品質の良いアンテナを選択します。
水晶制御ＰＬＬシンセサイザー方式の採用により、３０波の周波数から任意の１波を選択して使用で
きます。
ノイズリダクションおよびトーンスケルチの採用で、広いダイナミックレンジを実現し、ワ
イヤレスマイクＯＮ−ＯＦＦ時の雑音を低減しています。
本機はダイバシティワイヤレスチューナーユニット“ＤＵ−８１３０”の奥行き寸法を小形化したも
のであり、これの適合本体機器には組み込みの互換性があります。
マイクオーダー機能を選択すると、８００ＭＨｚ帯でチャンネルの異なる複数のワイヤレスマイクを
使用順に優先し受信します。
また、ワイヤレスマイクの使用が終わり次第、新たなチャンネルのワイヤレスマイクが受信可能にな
ります。
